 OBER 氣動旋轉動力源的最佳選擇 50瓦-3100瓦
|
小體積 |
大功率 |
精密制造 |
簡潔緊湊 |
耐用可靠 |
快慢靈活 |
容易控制 |
安全防爆 |
|
| 優秀的氣動馬達是歐博各系列產品的動力部件，并為歐博在各領先領域奠定了堅實的基礎；采用歐博的氣動馬達配合比較少、比較簡單的配件，即可組裝成非常優秀的氣動工具、機器、自動化作業單元。 |

● 歐博馬達 - 產品特征
◆ 小體積大功率 直徑32mm和長70mm的歐博氣動馬達可輸出0.4kw功率，體積/功率或重量/功率的比值相對于電動機小很多。
◆ 小體積高扭矩 只需在6公斤氣壓下，直徑僅48mm的歐博氣動馬達能安全地輸出大于300Nm扭力，一般電動馬達是極難做到的；對于液壓馬達，由于零件受制于液壓系統的高壓特征，也需要做成體積比較大，液壓產品僅適合高扭力需求，而且液壓系統成本比較高；氣動馬達的啟動扭矩也比電動馬達大很多；歐博各系列常用氣動馬達的輸出扭力范圍基本上覆蓋了工業應用的中小扭矩主要需求(根據需求，也可以供應高達10000Nm的特高扭力氣動扭矩馬達)。所以，對于要求扭矩特征(或者大推力拉力特征)的中小型動力源需求，歐博氣動馬達無疑是最佳選擇。
◆ 小體積高轉速 直徑僅18mm的歐博氣動馬達能輸出60000rpm轉速，并且保持很高的動平衡穩定性。
◆ 外形簡潔緊湊 規則的圓柱外形使得應用安裝非常容易，可以安裝在狹小的機器(或工具)內部，或者機器外面，并且簡潔美觀；可以更換為不同材料的外殼，比如不銹鋼；
◆ 高適應性 歐博氣動馬達的轉速可隨負載改變，直至超載停機而不會對氣動馬達產生任何損傷，因此選擇時可考慮采用較低的安全系數。
◆ 急啟動，急停機 由慣性/功率的比值決定的時間常數較小，故可快速或平穩地啟動、停止、轉向；特別適合頻繁啟動、停機的場合，換向非常容易。
◆ 高低轉速、高低扭矩、簡單無級調速、簡單調節扭力 只需調節進/排氣口的流量閥或調壓閥，即可獲得無級的速度變化(或扭矩變化)，從零到最大幾萬轉，操作非常容易；加大/減少氣壓或氣流量，均可輕易提升/降低馬達的功率、轉速和扭力輸出；也可以降低轉速而保持高功率。
◆ 豐富的規格 歐博的氣動馬達分不同的系列，分右旋、左旋、雙向旋轉，分為不同輸出轉速、扭矩，并配置不同的輸出軸和不同的安裝形式，因此可以滿足工業的大部分用途；歐博還提供某些行業專用的氣動馬達，和豐富的配件，甚至根據客戶的需求設計制造特殊的氣動馬達。
◆ 簡單的結構，長久耐用性、高可靠性 包含很少運動部件，只有葉片需承受摩擦，簡單而合理的機構能均衡、安全、平穩地傳遞高負荷(或扭力)，所以氣動馬達使用壽命特長，只需很少維護；而意大利歐博公司對葉片摩擦問題有五十年成功的解決經驗，歐博的氣動馬達可以長期使用而并不需要更換葉片；也可以提供無油潤滑的氣動馬達--氣源不需帶油霧,自潤滑。歐博氣動馬達保修期:十八個月（初次使用除外）。
◆ 精密制造 傳動機構均使用特殊鋼材--小體積并能承受高載荷，并且使用高精度數控加工中心加工，特殊熱處理，精密裝配，嚴格測試和質量控制，所以特低摩擦、運轉順暢，可以滿足高強度運轉要求并且保持很長使用壽命；所有軸承只采用歐洲或日本的頂級高精密軸承--多倍于普通軸承的使用壽命,并能承受更大載荷,游隙更��；馬達輸出軸徑向跳動/軸向竄動很小,可以低至2μm(訂貨時需提出要求),可以供應機床主軸級別的特高精度氣動馬達；絕大部分馬達型號不使用任何軟性密封件,而仍然保持嚴格的密封性,并且因此,相對于帶軟性密封件的馬達,歐博的氣動馬達更適合于惡劣環境。
◆ 高效率 高精密加工的零部件，一方面使得馬達的裝配密封性極高，有效降低壓縮空氣的泄漏，另一方面使得馬達的旋轉阻力很��；特殊的運動機構使得旋轉運動的傳遞更順暢。啟動氣壓可以低至0.2公斤。
◆ 不受外部環境影響 和/或不影響外部環境 由于氣動馬達運轉時內部壓力比外部壓力大，運轉中的氣動馬達不受外部環境的影響，甚至在多塵、潮濕、臟污等惡劣環境中；可以提供加強密封性的馬達--將馬達完全與外界隔離(訂貨時需提出要求)，既防止外部物質侵入馬達，又防止馬達里面的氣體或潤滑油泄出，完全可以在水中使用，或在帶酸性或堿性的液體中使用，甚至直接泡在飲料或食品中使用。完全可以提供符合藥品、食品、化妝品、化學品等行業要求的氣動馬達，或在帶切削液、切削廢料的環境使用。
◆ 安全,防爆,低溫 不產生火花、過熱(油氣潤滑或脂潤滑設計)、爆炸、短路(氣動馬達本身或供氣)等危險因素，歐博氣動馬達防爆、不受電氣沖擊影響，尤其適用于帶易燃易爆物質甚至高溫的環境，如對溶劑、油漆、化學品等的攪拌，也適用于要求防止過熱的場合，如應用在機床；大部分產品通過ATEX歐洲防爆認證。
◆ 有效降低噪音 噪音是氣動馬達相對于電機的弱項特征，但是歐博可以提供多種降低噪音的有效措施，這也是歐博相對于同類產品競爭者的優勢之一。而且，排氣口可以外接氣管，將廢氣及噪音集中排放到其它位置。
◆ 維護、維修容易 簡單而強壯、有效的機構致使維修、維護工作非常簡單，很容易更換個別零件，而大部分零部件在中國備有庫存。我們知道，對于機器制造商和使用者，這點是非常重要的。
◆ 豐富的控制方式、應用方式 基于以上顯著、優秀的特征，使用者能對歐博的氣動馬達進行非常豐富、靈活的控制和應用，可以容易地開發衍生出客戶自己的產品。根據要求可以供應：不同軸形式、不同外觀形狀（或不同材料外殼）、不同安裝形式、不同密封性能、不同回轉精度、滿足專用要求、甚至超出標準規格的不同轉速(每分鐘從一轉到幾萬轉)或扭力(從零到及幾萬牛頓米)的專用氣動馬達。
◆ 豐富的使用經驗 大量的歐博氣壓馬達使用在歐博或其客戶的機器上(在意大利占60%以上市場,在歐洲占35%以上市場)，因此歐博公司積累了非常豐富的使用經驗、技術、技巧(Know-How)，這無論是對不斷改進、升級產品，還是對向客戶提供最專業的服務，都是非常有幫助的。
◆ 高性價比 90%以上的零部件由歐博工廠生產，歐博能夠嚴格控制質量和成本；并且，系列化、標準化的產品規格致使能夠進行批量生產，采用特殊的專用的加工方法和專用刀具，這不僅提高了生產率，進一步降低了成本，也提高了加工精度，進一步獲得控制產品質量的經驗。
以上各點是歐博氣壓馬達相對于電動機的優勢，也是相對于市場上同類產品的優勢，也是其得到廣泛采用的主要原因。歐博氣動馬達在開發設計上，或功率、扭矩、轉速表現上都較電動機要佳，而且壓縮空氣安全、清潔、作動快、防爆，在工業各領域使用廣泛，壓縮空氣控制技術成熟。歐博氣動馬達可以應用于輕工業、重工業、國防、科研等很多領域。
|
● 歐博氣壓馬達 - 應用范圍
由于以上特征和優點，意大利歐博的葉片式氣動馬達(風動馬達、空氣馬達)特別能滿足工業自動化、中小型動力源、便攜機器或工具、切削加工(鉆削、銑削、攻絲、打磨、拋光、倒角、去毛刺等)、組裝裝配(擰緊裝配、打包、鉚接...)、中輕型動力驅動、高扭力驅動、高轉速度驅動、安全防爆、惡劣環境、高可靠高壽命、控制方便靈活等要求的用途，適合工業生產，或安裝到其它機械、機器設備做動力驅動，或工程項目等中、高端應用�？捎糜诟黝悪C器、機械：印刷機械、包裝機械、旋蓋機、食品飲料機械、灌裝機、機床、管道疏通機、易燃易爆環境用的機器、攪拌機、坡口機、打包機、泵、鼓風機、卷揚機、絞盤車、閥門驅動、移動平臺、馬路噴線機、物料處理生產線、裝配生產線擰緊單元、輸送帶、分度臺、切割設備、風鋸、攻絲機、船舶機械、木工機械、石油機械、采礦機械、造紙機械、石化機械等。
配合各種功能機構、系統使用,歐博的氣動馬達能發揮更大的作用：推進機構、數控系統、定位系統、機器人或機械手、控扭系統、調速系統、各類傳感器、各類配件、各類功能部件。
在很多場合，歐博氣動馬達能替代電機使用，而功率/體積比(及扭矩/體積比)相對于電機優秀很多，可靠性、耐用性高很多；在很多工業領域，歐博氣動馬達是最佳的選擇。請參考以下應用實例。
|
 ● 歐博氣壓馬達 - 選型指導

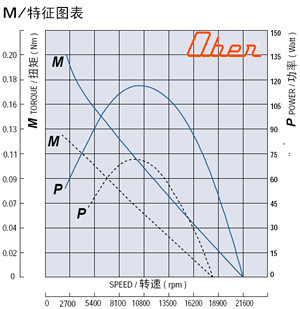

功率-P, 扭矩-M, 轉速-n，P-M-n三者的關系：
扭矩-轉速曲線:負直線，系數近似恒定；功率-轉速曲線:拋物線，開口向下；
選擇歐博氣壓馬達的一般步驟：
1、近似選擇接近要求參數的歐博馬達系列、型號；
2、查看所選氣壓馬達的特征圖(曲線圖)，進一步核對所選馬達型號是否合適，選擇最優工作點；
3、考慮假如調節氣源，所選馬達是否能輸出需求的參數；
4、核對馬達尺寸，選擇安裝形式，輸出軸形式；
5、核算輸出軸的受力是否合適；
6、根據具體情況考慮其他方面。
若需協助選型，請?zhí)峁┮韵聰?shù)據：
A.如果工作過程的扭矩、轉速基本穩定，此工作狀態下的轉速值、扭矩值（或功率）分別多少？
B.如果工作過程的扭矩、轉速發生較大變化，各主要工作狀態的轉速值、扭矩值（或功率）分別多少？
|

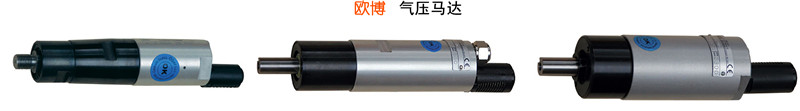

● 歐博馬達 - 系列、規格列表
|
系列名稱
(點擊打開詳細資料) |
功率
W(瓦) |
轉速
RPM(轉/分鐘) |
最高扭矩
Nm(牛米) |
轉向 |
直徑
mm |
產品說明. |
圖片
(點擊打開) |

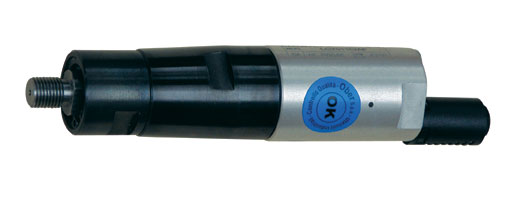

LCYO系列 |
110 |
10
- 4700 |
5.1 |
右轉
正反轉 |
26/30 |
通用型. |
|

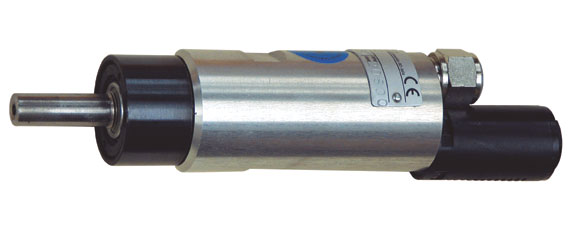

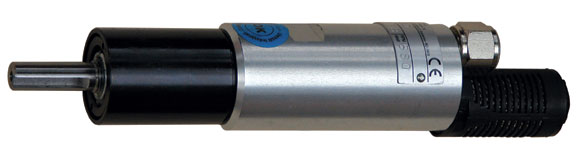

LFB系列 |
160
- 190 |
10 - 28000 |
15 |
右轉
左轉 正反轉 |
34/38 |
通用型. |
|

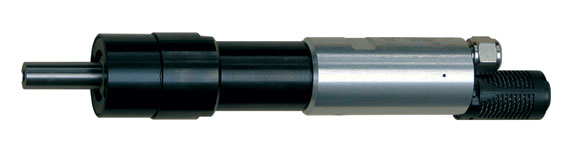

LFF系列 |
160
- 190 |
3 - 300 |
67 |
右轉
正反轉 |
40/42/38 |
通用型.大扭力 |
|

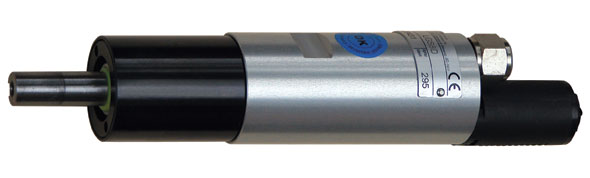

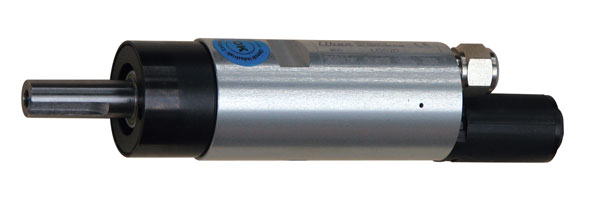

LGS系列 |
400
- 430 |
5 - 26000 |
33.9 |
右轉
左轉 正反轉 |
40/42 |
通用型. |
|
LGG系列 |
400
- 430 |
3 - 260 |
657 |
右轉
左轉 正反轉 |
48/42 |
通用型.大扭力 |
|

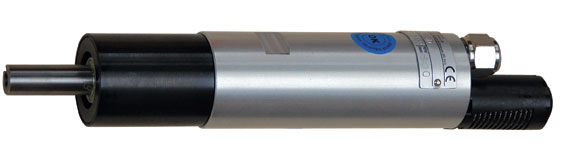

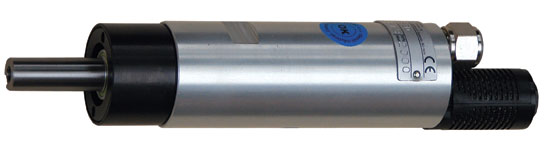

SLGS系列 |
410
- 480 |
5 - 16200 |
55.2 |
右轉
左轉 正反轉 |
40/42 |
通用型. |
|

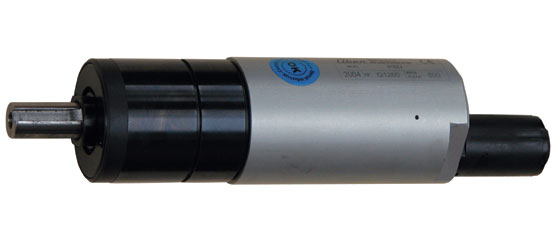

P系列 |
570
- 640 |
5 - 20000 |
66.8 |
右轉
左轉 正反轉 |
48/50 |
通用型. |
|
SP系列 |
570
- 800 |
5 - 17000 |
120 |
右轉
左轉 正反轉 |
48/50 |
通用型. |
|

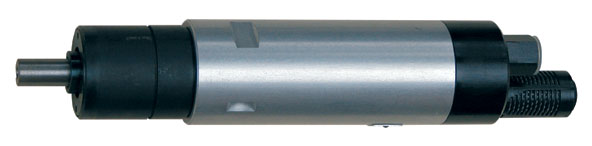

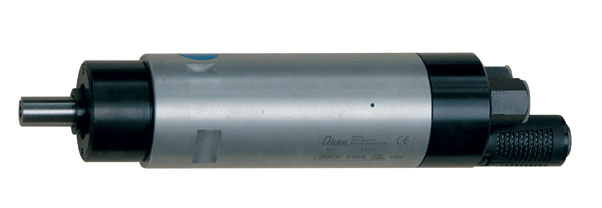

T系列 |
740
- 820 |
5 - 13000 |
190 |
右轉
左轉 正反轉 |
48/54 |
通用型. |
|

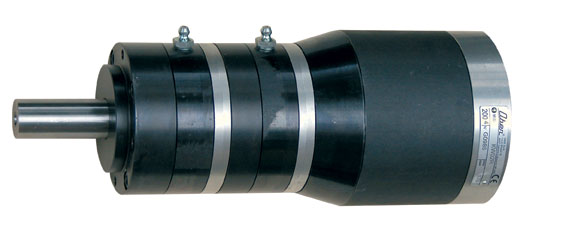

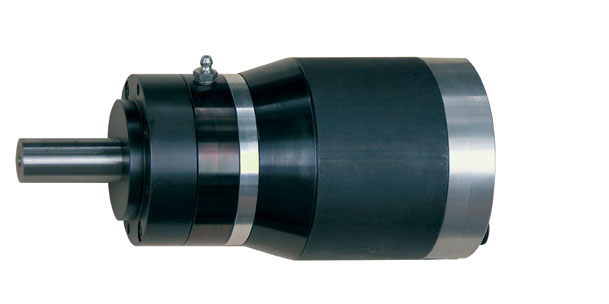

LKW系列 |
1070
- 1340 |
5 - 3500 |
163 |
右轉
左轉 正反轉 |
85/100 |
通用型. |
|
NKW系列 |
2250
- 3100 |
3 - 1850 |
1450 |
右轉
左轉 正反轉 |
85/100 |
通用型. |
|
LUB系列 |
160-820 |
3
- 28000 |
150 |
右轉
左轉 正反轉 |
/ |
低油霧,僅需很少油霧,
LFB/LFF/LGS/LGG/SLGS/P/T均適用 |
|
TOF系列 |
160-820 |
3
- 28000 |
150 |
右轉
左轉 正反轉 |
/ |
完全免油霧,自潤滑,密封性更好,LFB/LFF/LGS/LGG/SLGS/P/T均適用.但是,正常油霧潤滑的馬達使用壽命最長. |
|
ATEX系列 |
160-820 |
3
- 28000 |
150 |
右轉
左轉 正反轉 |
/ |
ATEX防爆系列,專門設計用于潛在爆炸性環境的設備,隨貨帶歐盟EC94/9-ATEX防爆指令符合證明。LFB/LFF/LGS/LGG/SLGS/P/T系列均適用。 |
ATEX |
TF/TA系列 |
110-820 |
20
- 28000 |
300 |
右轉
左轉 正反轉 |
/ |
含推進機構的氣動馬達,推進行程30/50/100mm,可精密控制行程,可控制推進速度,可控制推進力 |
TFLF
TFLG
TAG
TASG |
系列名稱
(點擊打開詳細資料) |
功率
W(瓦) |
轉速
RPM(轉/分鐘) |
扭矩
Nm(牛米) |
轉向 |
直徑
mm |
產品說明. |
圖片
(點擊打開) |
以上通用型氣動馬達搭配：專用夾頭、特殊輸出軸、氣動離合、氣動制動器、氣動剎車、法蘭、調壓閥、控制閥、氣缸、導軌、齒輪、齒條、安裝定位機構、控制器...等外置零部件或特殊機構，可以很容易滿足非常多氣動連續或斷續旋轉的工業應用要求。
|
|
● 歐博馬達 - 補充說明
1. 設計、制造標準：通過CE認證，振動、噪音、耗氣量等參數符合CE、ISO標準。
2. 標準供氣6Bar(6公斤左右)氣壓，也可以使用在0.2至7公斤氣壓，一般不超過8公斤氣壓使用，除非特殊馬達；壓縮空氣經過干燥和過濾。
3. 可以按客戶的要求設計、生產特殊的氣動馬達，并可以獨家供應，正如歐博向某一些客戶長期供應的模式一樣。

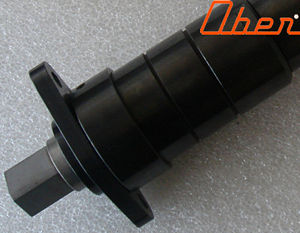

4. 輸出軸形式：
 a) 標準輸出軸是帶鍵槽圓柱軸 ?10 ?13 ?14 ?22，帶端面螺孔；(標準產品)
b) 光軸，不帶鍵槽的圓柱軸，規格同上；(標準產品)
c) 外螺紋軸 3/8"x24UNF 1/2"x20UNF ；(標準產品)
d) 公制外或內螺紋軸；
e) 外錐軸 B10 B12 B16；(標準產品)
f) ER夾套軸 ER11(?0.5-7mm) ER16(?0.5-10mm)(標準產品) ER20(?0.5-13mm) ER25(?0.5-16mm) ER32(?2-20mm)
g) 內六角夾頭軸1/4"，3/8"；(標準產品)
h) 外六角軸1/4" 3/8" 1/2"；
i) 外方頭軸 1/4" 3/8" 1/2"；
j) 通用夾頭軸，夾持范圍?0-?20；(標準產品)
k) 萬向軸，或多角度軸；
l) 可伸縮軸；(標準產品)
m) 帶安全離合的輸出軸；
n) 花鍵軸；(標準產品)
o) 齒輪軸；
p) 扁頭軸；
q) 按客戶的特殊要求制作。
5. 歐博氣壓馬達氣壓供應管路；雙向旋轉氣動馬達的氣路控制示意圖,調整轉速；不同供氣壓力下，歐博氣壓馬達參數變化的系數。
6. 歐博氣動馬達的優點。

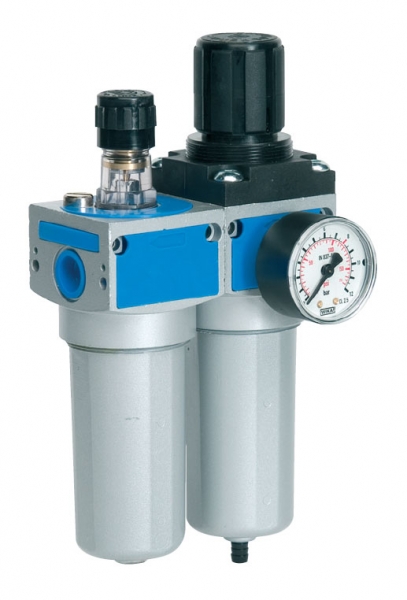

7. 氣動馬達配件:直角輸出軸機構--雙或單輸出軸；輔助手把；安裝夾具；多功能定位機構；線性導向機構；全自動定位系統；帶氣動(或電動)開關的操作手把；輸出軸轉接頭；外置式加強型消聲器；集中式消聲器；氣動換向閥；壓力開關；精密調壓閥；比例壓力閥；流量控制閥...等。
8. 帶手柄，帶開關的氣動馬達:單/雙向旋轉,鍵槽軸、螺紋軸、錐軸、內六角軸、ER夾頭軸...等軸型式。
--------------------------
|
● 歐博馬達 - 安裝方式
法蘭(立式) 或 支架(臥式)，點這里打開詳細資料，大部分歐博氣動馬達的外形是規則的外圓柱，很容易裝夾。

|
● 歐博馬達 - 應用實例

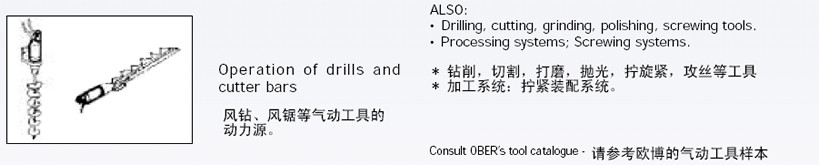

1、加工、裝配用，請參考自動化類產品。

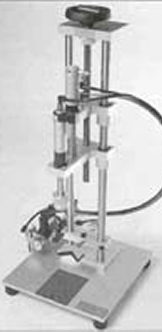

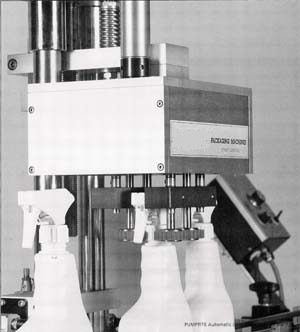

2、包裝類機器：旋蓋、打包、接紙機、切廢紙、印刷、卷取等

歐博可以提供無油潤滑(自滋潤)的氣壓馬達，完全可以滿足食品行業的要求。

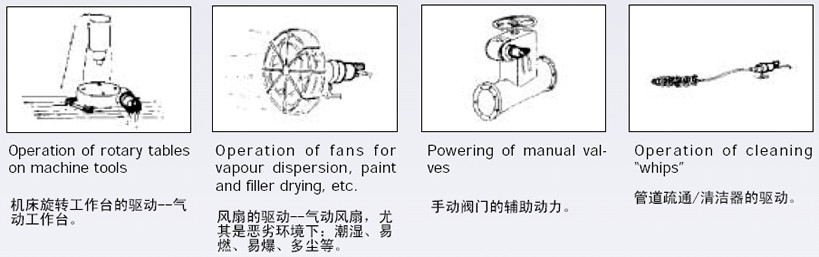

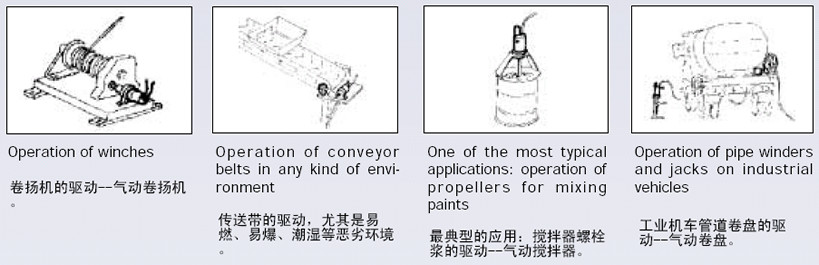

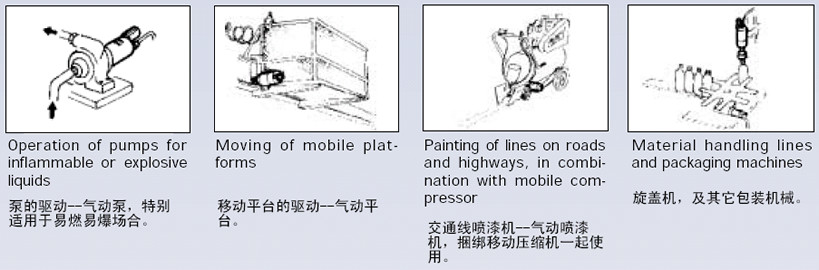

3、驅動類：
4、驅動類：
5、驅動類、工具類：
6、工具類：
|
● 歐博馬達--中國庫存 試用服務 機器設計制造
歐博氣動馬達在中國有適量的庫存，可以供應試用的需求，歡迎中國范圍內任何機器開發、設計、配套試用，對于試用需求我們將執行特殊的服務，加強配合客戶的工作。耳聞不如眼見，眼見千遍不如手過一遍，超過80%的試用者最終接受了歐博的氣動馬達。我們也協助客戶設計各種應用歐博氣動馬達的機構、機器和自動化系統。--2006.04.05

 - - -
|
|
